サンプル

/nodes/shop/atmosphere

AtmosphereShader

このサンプルでは、ボリュームシャドウありのAtmosphereシェーダを作成する方法を説明しています。 FogオブジェクトにはVEX Lit Fogシェーダを追加し、SpotlightのDepth Map Shadowsを有効にしています。 シーン内のオブジェクトには、matteシェーダを接続しています。

Material

Down Hill Lava Flow Example for Material shader node

このファイルでは、傾斜が低い箇所にCrust(地殻)が集まって硬化する溶岩の流れを作成しています。このアニメーションは、シェーダで作成していて、ジオメトリそのものはアニメーションしていません。

Note

Lava(溶岩)マテリアルのパラメータのほとんどを、サーフェスノードで作成したPointアトリビュートで上書きしています。

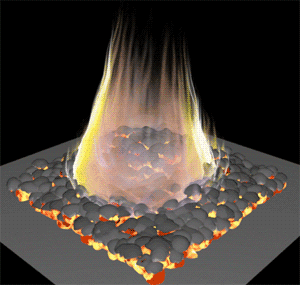

FirePit Example for Material shader node

Note

このファイルでは、ジオメトリはアニメーションしていません。 テクスチャをアニメーションさせることで、すべてのアニメーションを表現しています。

炎は、UVテクスチャを簡単に適用できるようにグリッドで作成し、Magnet SOPを使ってメタボール周辺を歪ませています。 炎には、黄色または青のFlameテクスチャのどれかを割り当てています。 Flamesのopacity mask wrapをDecalに設定することで、テクスチャがFlameジオメトリの上部で単一ピクセルリングを繰り返して表示するのを回避しています。 また、flameOpacMap.jpgというマスクファイルを使って、上部にFlameの形状を調整しています。 noise offsetを$TでY軸を強くアニメーションさせることで、Flameが上昇しているように見せています。これは、Noise jitterもY軸に対して大きくなります。

炭は、変形させたグリッドにCopy Stampを適用した球で表現しています。 Attribute CreateSOPを使えば、SOPレベルでLava(溶岩)のテクスチャのパラメータを上書きしてCopy Stampすれば、$BBYなどのローカル変数を使ってテクスチャをアニメーションさせることができます。 そうすれば、テクスチャのCrust(地殻)とその値だけを使って、炭の上部の形状を修正することができます。 これは、炭の下部で使用するテクスチャのLava(溶岩)のアスペクト比を保持します。熱を発する炭の下部の残り火を表現するために、Lava(溶岩)の強度(Kdアトリビュート)をスタンプしてアニメーションしています。

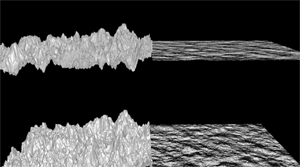

StyleDisplacement Example for Material shader node

このサンプルファイルでは、2つの四角形で構成されたオブジェクトに対して、片方の四角形にはバンプマップを、もう片方の四角形にはTrue Displacementが適用されています。 そのオブジェクトが複製されており、2番目のコピーでは、スタイルシートを使用して、それらの2つの四角形に対してマテリアルの割り当てを逆にしています。

RIS Shader Network

Basic RIS Shading Example Example for RIS Shader Network shader node

このファイルでは、私達はシンプルなジオメトリを作成し、そこにBxDFシェーダを割り当てています。 シェーディングネットワークは、BxDFシェーダに接続されたパターンシェーダで構成されています。

Mantra: VEX Volume Procedural

VolumeNoiseIso Example for Mantra: VEX Volume Procedural shader node

このサンプルでは、Mantraのボリュームレンダリング機能を使って、CVEXシェーダで定義したアイソサーフェスをレンダリングする方法を説明しています。 noiseフィールドをCVEXシェーダで生成し、それをVEX Volume Proceduralに接続しています。 密度が0のサーフェスを見つけて、法線を表示するSimple Surfaceシェーダを使ってシェーディングすることで、ボリュームをシェーディングします。
