CHOPのサンプル

Area ¶

Area with one input Example for Area channel node

このサンプルでは、1つの入力を使ったArea CHOPの使い方を説明しています。

Area CHOPの1番目の入力ソースチャンネルとして、Wave CHOPを使っています。

Area with two inputs Example for Area channel node

このサンプルでは、2つの入力を使ったArea CHOPの使い方を説明しています。

1個のWave CHOPをArea CHOPの1番目と2番目の入力に接続しています。

Area with three inputs Example for Area channel node

このサンプルでは、すべての3つの入力を使ったArea CHOPの使い方を説明しています。

1個のWave CHOPをArea CHOPの1番目にソースとして、2番目の入力に範囲修正として接続しています。そして、もう1個のWave CHOPを3番目に接続して、Area CHOPの出力チャンネルの長さを修正しています。

Blend ¶

Blend Example for Blend channel node

このサンプルでは、Blend CHOPで補間ブレンドウェイトコントロールを使って、いくつかのチャンネルを結合する方法を説明しています。

Blend Pose ¶

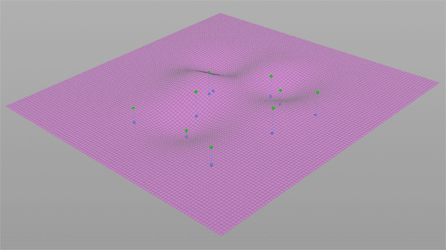

BlendPoseBasic Example for Blend Pose channel node

このサンプルでは、BlendPose CHOPでランダムなトラッカーポイントポジションを使ってジオメトリを変形させる方法を説明しています。

Channel ¶

ChannelBasic Example for Channel channel node

このサンプルでは、Channel CHOPとNoise CHOPを使って、キーフレームアニメーションにバリエーションを加えて、簡単にキーフレームアニメーションを調整する方法を説明しています。もちろんビューポートでは通常通りにオブジェクトを操作することができます。そのオブジェクトの値はChannel CHOPで修正されます。

Composite ¶

BlendLimit Example for Composite channel node

Composite CHOPをチェーン接続すれば、2つ以上のチャンネルを取得して、順番通りにシーケンスをブレンドすることができます。 Composite CHOPはコントロールカーブを受け取り、それを使って各Composite CHOPで使用するチャンネルを決めて、同時に2つのチャンネル上で動作して、シーケンスブレンドを作成します。 1番目のCompositeノードは、1番目の2番目のチャンネルを処理し、2番目のCompositeノードは、1番目のCompositeノードの結果と3番目のチャンネルを処理します。

このネットワークのキーとなるノードは、Limit CHOPです。このノードは、コントロールカーブを処理するので、このノードに関連するCompositeノードで処理されるチャンネルのペアに対して、このノードの範囲が有効になります。

Composite Example for Composite channel node

このサンプルでは、Composite CHOPを使って、チャンネルをブレンドする方法を説明しています。

1番目の入力がベースチャンネルで、2番目の入力がレイヤーチャンネルです。

Constant ¶

Constant01 Example for Constant channel node

このサンプルでは、Constant CHOPの使用頻度の高い使い方である、値が変化しないチャンネルを作成する方法を説明しています。

Constant02 Example for Constant channel node

このサンプルでは、Constant CHOPを使って、1番目の入力のチャンネルからチャンネル名と現行フレームでの値を適用して、チャンネルをインポートする方法を説明しています。

Constraint Lookat ¶

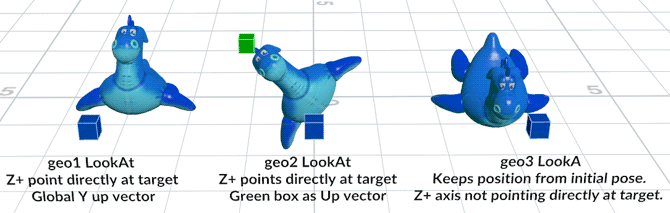

LookAtTargetAndOffset Example for Constraint Lookat channel node

1番目の例では、グローバルのY軸UpベクトルによるLookAt拘束について説明しています。 2番目の例では、オブジェクトで駆動されるUpベクトルによるLookAt拘束について説明しています。 3番目の例では、Keep Positionを有効にしたLookAt拘束について説明しています。この拘束の後のCHOP Offsetノードは、その拘束が適用された時にオブジェクトの向きを維持させます。 LookAtシェルフツールを使用することで、これらの例を再現することができます。

Copy ¶

CopyAnimation Example for Copy channel node

このサンプルでは、Copy CHOPを使って、チャンネルをコピーして、それらのチャンネルをジオメトリに適用する方法を説明しています。

CopyChannels Example for Copy channel node

このサンプルでは、Copy CHOPを使って、チャンネルの値を他のチャンネルのタイムライン上に加算的にコピーして、新しいチャンネルを作成する方法を説明しています。

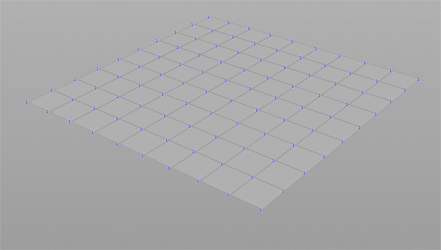

CopyStamping Example for Copy channel node

このサンプルでは、Copy CHOPのCopy Stamp機能の使い方を説明しています。カスタム変数をCopy CHOP内に作成して、それを使ってジオメトリを修正しています。

このサンプルでは、Geometry CHOPをchopnet内にインポートしています。そして、Copy Stampのテクニックを使って、Alphaアトリビュートをスコープして、操作しています。

新しいAlphaデータをSOPレベルに戻して、ジオメトリの位置に適用しています。

Count ¶

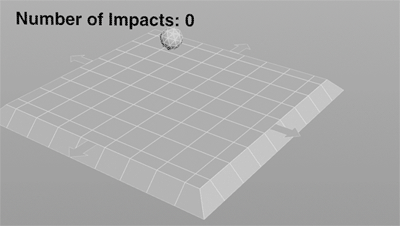

CountImpacts Example for Count channel node

このサンプルでは、Count CHOPを使って、DOPシミュレーションのインパクトを数える方法を説明しています。

このサンプルでは、Count CHOPの値を使って、ティーポットのコピーを生成します。

Cycle ¶

Cycle Example for Cycle channel node

このサンプルでは、Cycle CHOPを使って、入力チャンネルを継ぎ目なくループさせる方法を説明しています。

このサンプルでは、Cycle CHOPで、入力チャンネルの前後で繰り返す数と向きを設定しています。

Delay ¶

Delay Example for Delay channel node

このサンプルでは、Delay CHOPノードを使って、入力チャンネルをコピーしてレイヤー化する方法を説明しています。各コピーのDelay(timing)とGain (Scale)の値を加算して、単一チャンネルを出力します。

DelayPosition Example for Delay channel node

このサンプルでは、オブジェクトの位置を取得して、Delay CHOPを使って、アニメーションを遅延させる方法を説明しています。

Delete ¶

Delete01 Example for Delete channel node

このサンプルでは、Delete CHOPを使って、インデックス番号とパターンで入力チャンネルを削除または抽出する方法を説明しています。

Delete02 Example for Delete channel node

このサンプルでは、Delete CHOPを使って、チャンネル名の選択で入力チャンネルを削除または抽出する方法を説明しています。

Dynamics ¶

DynamicLights Example for Dynamics channel node

このサンプルでは、Dynamics CHOPを使って、DOPシミュレーションからインパクトデータを抽出して、そのデータを修正して、シーンのライトを制御する方法を説明しています。

ExtractTransforms Example for Dynamics channel node

このサンプルでは、Dynamics CHOPを使って、DOPシミュレーションからトランスフォーム情報を引き出し、その情報をオブジェクトに適用する方法を説明しています。

Envelope ¶

Envelope Example for Envelope channel node

このサンプルでは、Envelope CHOPを使って、入力の各サンプルの近接度内のチャンネルの最大幅を出力する方法を説明しています。

このサンプルでは、envelope1とenvelope2が入力として使用しているノイズカーブの最大幅に追従しようとします。

このサンプルのチャンネルを可視化するには、CHOPネットワークに入って、デフォルトのCHOPデスクトップを使ってください。

Export ¶

Export Example for Export channel node

このサンプルでは、Export CHOPについて説明しています。 Export CHOPは、チャンネルをエクスポートするのに便利なツールです。このツールを使えば、CHOPのチャンネルをチャンネル名を変更することなく、別のチャンネルに合わせることができます。このサンプルでは、CHOPのチャンネルをモデルのtyパラメータにエクスポートする方法を説明しています。

Expression ¶

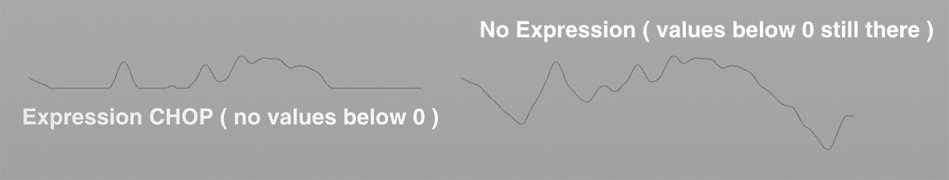

ExpressionLine Example for Expression channel node

このサンプルでは、Expression CHOPでエクスプレッションを使う方法を説明しています。

Extend ¶

Extend Example for Extend channel node

このサンプルでは、Extend CHOPを使って、CHOPの区間外でサンプリングを行なった時に計算される値を決める方法を説明しています。

Feedback ¶

feedbackloop Example for Feedback channel node

このサンプルでは、Feedback CHOPを使って、1フレームまたはタイムスライス後の時のCHOPの状態を取得する方法を説明しています。

Fetch Parameters ¶

Fetch Example for Fetch Parameters channel node

このサンプルでは、Fetch CHOPについて説明しています。

このサンプルでは、Fetch CHOPを使って、Nullノードのtx、ty、tzのチャンネルをインポートする方法を説明しています。

Geometry ¶

Geometry Example for Geometry channel node

このサンプルでは、Geometry CHOPを使って、SOPからデータを取得して、そのデータをチャンネルに変換する方法を説明しています。

このサンプルでは、Geometry CHOPを使って、Superquad SOPのすべてのポイントの位置を取り込んで、そのデータからチャンネルを作成しています。

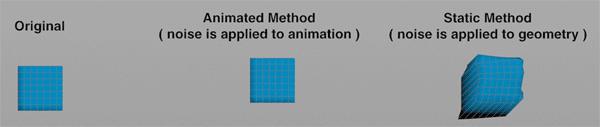

GeometryMethods Example for Geometry channel node

このサンプルでは、Geometry CHOPのAnimatedとStaticの別々の使い方を説明しています。

Hold ¶

HoldLight Example for Hold channel node

このサンプルでは、Hold CHOPとDynamics CHOPを使って、新しいインパクトが発生するまで、DOPシミュレーションのインパクトの位置にライトを固定する方法を説明しています。

IKSolver ¶

SimpleIKSolver Example for IKSolver channel node

このサンプルでは、IKSolver CHOPの使い方を説明しています。

Interpolate ¶

InterpolateBasic Example for Interpolate channel node

このサンプルでは、Interpolate CHOPを使って、複数フレームを読み込む方法を説明しています。

読み込んだキーフレームは、補間されて新しいチャンネルになります。 Interpolate CHOPの設定を変更することで、3次、線形、Easeなどのカーブを作成することができます。

InverseKin ¶

SimpleInverseKin Example for InverseKin channel node

このサンプルでは、手動でInverseKin CHOPを使う方法を説明しています。

Inverse Kinematics付きのボーンチェーンの作成は、CharacterシェルフタブのBonesツールを使うのが一番簡単です。

Lag ¶

LagBasic Example for Lag channel node

このサンプルでは、Lag CHOPについて説明しています。

Lag CHOPは、入力チャンネルにLag(遅延)やオーバーシュートを適用することができます。また、入力チャンネルのVelocity(速度)とAcceleration(加速度)を制限することもできます。この方法で修正したチャンネルは、Spring CHOPと同様の効果になりますが、まだ自然な感じにはなりません。

Limit ¶

LimitBasic Example for Limit channel node

このサンプルでは、Limit CHOPを使って、チャンネルの高さ制限とチャンネルの値の“量子化”をする方法を説明しています。

チャンネルの高さを制限することで、Limit CHOPは、データの値が高くなったり、低くなったりすることを回避することができます。データを“量子化”するには、カーブを滑らかなカーブではなく、階段上に分解します。

Lookup ¶

Lookup Example for Lookup channel node

このサンプルでは、Lookup CHOPを使って、イベントまたはトリガーに基づいてアニメーションを再生する方法を説明しています。

Math ¶

MathBasic Example for Math channel node

このサンプルでは、Math CHOPを使って、複数のチャンネルを結合する方法を説明しています。

1つ目のサンプルは、サイン波の振幅を2通りの方法で制御しています。 2つ目のサンプルは、3つの別々のチャンネルを1つのチャンネルに結合しています。

Merge ¶

MergeBasic Example for Merge channel node

このサンプルでは、Merge CHOPについて説明しています。

2つのCHOPをMerge CHOPに接続して、色々な方法で結合しています。カーブは、選択した設定に基づいて、伸縮または切り取られます。

MIDI Out ¶

Keyboard Example for MIDI Out channel node

このサンプルでは、MIDI Out CHOPを使ってMIDIデータを書き出し、MIDI In CHOPを使ってMIDIデータを読み込む方法を説明しています。書き出したMIDIは、ジオメトリベースになっていて、読み込んだMIDIは他のジオメトリを制御しています。

Noise ¶

NoiseBasic Example for Noise channel node

このサンプルでは、Noise CHOPについて説明しています。

Noise CHOPは、値を-1から1の範囲で近似して、二度と繰り返さない不規則な波形を作成します。また、“Time Slice”オプションを使用すると、単一のノイズ値が返ります。

NoiseTransform Example for Noise channel node

このサンプルでは、Noise CHOPを使ってアニメーションを生成して、それをジオメトリに適用する方法を説明しています。

Object ¶

ObjectBasic Example for Object channel node

このサンプルでは、Object CHOPについて説明しています。

Object CHOPを使って、オブジェクトからチャンネル情報を取り込みます。

このデータは、CHOPネットワーク内で操作することができ、オブジェクトまたは別のオペレータに戻すことができます。

Rename ¶

Rename Example for Rename channel node

Rename CHOPは、CHOPのチャンネル名を変更します。

このサンプルのチャンネルを可視化するには、CHOPネットワークに入ってください。

変更可能な名前のタイプのリストは、Houdiniドキュメントを参照してください。

Sequence ¶

AnimationSequence Example for Sequence channel node

このサンプルでは、3つの別々のオブジェクトからアニメーションを取得して、4つ目のオブジェクトへ1つのアニメーションとしてシーケンス化させる方法を説明しています。

Sequence Example for Sequence channel node

Sequence CHOPを使えば、複数の波形を1つの波形に結合することができます。

このCHOPは、すべての入力CHOPを取得して、他の波形の後に波形を追加します。これは、すべての入力CHOPが同じチャンネルを持っていることが前提です。

1番目のCHOPの終了区間が2番目のCHOPの開始区間と重なります。残りの入力CHOPも同様です。 2番目の入力は、1番目の入力の終わりと揃うようにずらされます。

このサンプルのチャンネルを可視化するには、CHOPネットワークに入ってください。

Shift ¶

Shift Example for Shift channel node

このサンプルでは、Shift CHOPを使って、波形の内容と長さを保持しながらCHOP波形の区間を変更する方法を説明しています。

参照パラメータは、再定義するStartとEndを選択しています。

Unit Valuesパラメータでは、新しいStart/Endフレームを元の位置にRelative(相対)かAbsolute(絶対)フレーム番号のどれかに設定します。

Slope ¶

Slope Example for Slope channel node

このサンプルでは、入力チャンネルのSlope(またはDerivative)を計算する方法を説明しています。

入力チャンネルが位置を意味していれば、このSlopeは速度として解釈されます。

デフォルトでは、Slope CHOPは位置を速度に変換します。

Stretch ¶

Stretch Example for Stretch channel node

このサンプルでは、Stretch CHOPを使って、Start/Endの区間を変更する方法を説明しています。

Stretch CHOPは、入力チャンネルの形状を保持しながら、再サンプリングします。サンプルレートは同じままですが、区間が変わります。

TransformChain ¶

SimpleTransformChain Example for TransformChain channel node

このサンプルでは、TransformChain CHOPの使い方を説明しています。

Transform VOP CVEX ¶

Arm2BonesIK Example for Transform VOP CVEX channel node

このサンプルでは、Transform VOP CVEX CHOPノードを使って、VEXで独自の2ボーンIKソルバを作成する方法について説明しています。

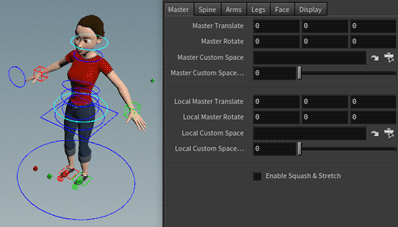

SimpleFemaleVexRig Example for Transform VOP CVEX channel node

このサンプルでは、Transform VOP CVEX CHOPノードを使って、VEXでリグ全体を駆動させる方法について説明しています。

Wave ¶

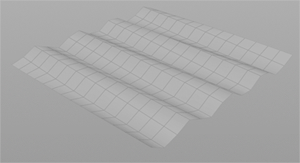

WaveGrid Example for Wave channel node

このサンプルでは、Wave CHOPを使って、ジオメトリを歪ませる方法を説明しています。
