サンプル

Agent Cam

CrowdPov Example for Agent Cam object node

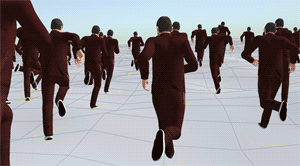

このサンプルでは、agent camを群衆エージェントに割り当てて、群衆シミュレーションで、ある人からの視点を取得する方法を説明しています。

Environment Light

PortalBox Example for Environment Light object node

このサンプルでは、窓の形状を使って、ポータルライトを作成する方法を説明しています。 ボックスをモデリングして、窓と壁の2つのSOPに分割しています。 環境光のPortal Geometryパラメータに窓を指定して、壁をレンダリングします。 Portal Geometryパラメータをオン・オフして、Render Viewでのレンダリング品質の違いを確認してみてください。

Extract Transform

extracttransform Example for Extract Transform object node

このサンプルでは、ジオメトリを、事前にベイクした.bgeoシーケンスで定義された移動するジオメトリの子にする方法を説明しています。

Light

TransparentShadows Example for Light object node

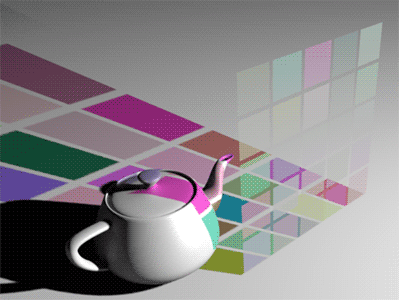

このサンプルでは、ディープシャドウマップを使って透明シャドウを設定する方法を説明しています。 シーンには、影を落とす透明なグリッドを配置しています。 レンダラーには、マイクロポリゴンレンダリングを使用しています。

Indirect Light

IndirectLightBox Example for Indirect Light object node

このサンプルでは、間接Diffuse照明用の間接光オブジェクトをセットアップする方法を説明しています。 シーンは、何回も押し出して作成したボックスと、光源とカメラで構成されています。 カメラの範囲に入るすべてのライトが、カメラに到達する前にシーン内で2度以上跳ね返るようにライトを配置しています。 間接光オブジェクトは、100万個のフォトンを生成するように設定されています。 フォトンマップを可視化するには、ライトのレンダリングモードを“Direct Global Photon Map”に変更します。 サンプリング品質を調整するには、Mantra ROPのPixel SamplesまたはRay Samplesを修正します。 このサンプルで使用するレンダリングエンジンは、PBRです。

TubeCaustic Example for Indirect Light object node

このサンプルでは、コースティクスのフォトンマップ生成用の間接光オブジェクトをセットアップする方法と、ライトマスクとフォトンターゲットの使い方を説明しています。 シーンは、反射するチューブとポイントライトと環境ライトで構成されています。 各ライトには、コースティクスを生成する間接光があり、ライトマスクによって指定したライトからのみフォトンを生成しています。 フォトンターゲットを使って、フォトンを反射するチューブに向かってのみ送信しています。 Mantra ROPは、ライト単位でdirect_diffuseコンポーネント用のディープラスター平面を生成し、2つのライトからのDiffuse照明とコースティクスを別々の平面に分けます。

環境ライト

ポイントライト

Path

PathPathcvWorm Example for Path object node

このサンプルでは、PathとPathCVのノードの使い方を説明しています。 Path CVは、360以上回転することが可能です。 また、ControlタブにはInitial Twistパラメータがあります。 このパラメータは、すぐに背骨を作成するのに役に立ちます。

Rivet

RivetWaveform Example for Rivet object node

このサンプルでは、Waveformデフォーマをグリッドに適用しています。 Rivetを、そのグリッドのサーフェスに取り付けて、球をRivetの子にしています。

Sticky

StickyDonut Example for Sticky object node

このサンプルでは、グリッドサーフェス上を滑るStickyオブジェクトにドーナッツが引っ付いています。

Switcher

switchcamera Example for Switcher object node

このサンプルでは、2つのカメラ間でビューを切り替え、Renderノードで出力するシーンを切り替える方法を説明しています。

/nodes/vop/surfacemodel

RainbowGeometryLight

このサンプルで注目すべき特徴は以下の通りです:

  • ジオメトリエリアライト

  • 減衰ランプ制御

  • サーフェスモデルのスペキュラーレイヤー

サンプルでは、NURBSカーブに基づいたジオメトリライトを構成しています。 ライトの減衰には、カラーキーを使うことで、異なるライトの色をライトからの距離に応じて生成することができます。 ground plane shaderは、2つのスペキュラーコンポーネント(広いコンポーネントと狭い光沢コンポーネント)でサーフェスモデルを使って、複数レイヤーの外観を生成します。
