上記の画像のテンプレートでは、10枚のフェザーが同じくらいの間隔で並んでいます。 このような場合、ラインを使用して名前を作成することができます。 Feather Shape Organizeノードは、近くにあるポイントを探します。 ポイントを見つけると、Name SOPからnameアトリビュートを取得し、それを適切なフェザーに割り当てます。

1. Line SOPを追加し、その Primitive Type を Points に設定します。このラインがネットワークの 最初 のノードになります。

2. 多くの場合、フェザーはシーンのX軸に沿って整列されています。 Direction を1, 0, 0に変更します。

3. Points をフェザーの数に設定します。ここでは10です。

4. Length および Origin パラメータを使用して、フェザーの近く、例えば各羽軸(うじく:Shaft)の始点の近くにポイントを移動します。このシーンでは、 Length は0.14、 Origin は-0.65, 0, 0.45です。

5. ポイントを見やすくするには、マウスカーソルをビューポート上に置き、ワイヤーフレームモードになるまでWを押します。

このノードは、Line SOPのポイントに基づいて名前を作成します。

1. Name SOPを追加し、その入力をLine SOPの出力に接続します。

2. Class を Point に変更します。

3. Number of Namings は、ラインのポイントの数と等しくなります。この例では、値は10です。これで10の Group - Name のペアが表示されます。

4. Group には、0から9の連続する番号を入力します。

5. Name パラメータには、primary_wing_0からprimary_wing_9など、フェザーの 一意 の名前が格納されます。

6. Name SOPの出力を、使用したい すべての Feather Shape Organizeノードの 3番目 の入力に接続します。ここでは10個のノードすべてを使用するため、10の接続が必要になります。

このノードからのフェザーの名前は、name Primitiveアトリビュートに格納され、ネットワーク全体で利用可能です。 このノードは、Feather Template from Shape SOPのnameアトリビュートを上書きすることに注意してください。

ビューポートにラベルとして名前を表示することができます。

1. 選択したノードの ノード情報 ( i )フラグをクリックします。

2. 表示されるウィンドウには、ノードのポイント、プリミティブなどに関連するすべての情報が含まれています。 Prim Attrs セクションもあります。そこでnameを探してクリックします。

または、テンプレートの最後のノードを選択しても構いません。

1. ディスプレイツールバー で、アイコンを右クリックして Visualizers ダイアログを開きます。アイコンはビューポートの右側にあります。

2. Scene の横にあるアイコンをクリックします。ドロップダウンメニューから Marker を選択します。

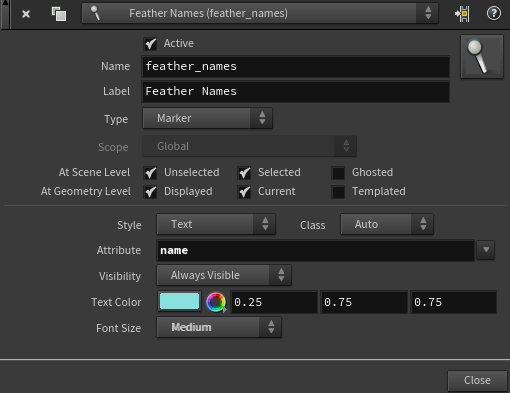

3. 以下の図のように設定を適用します。

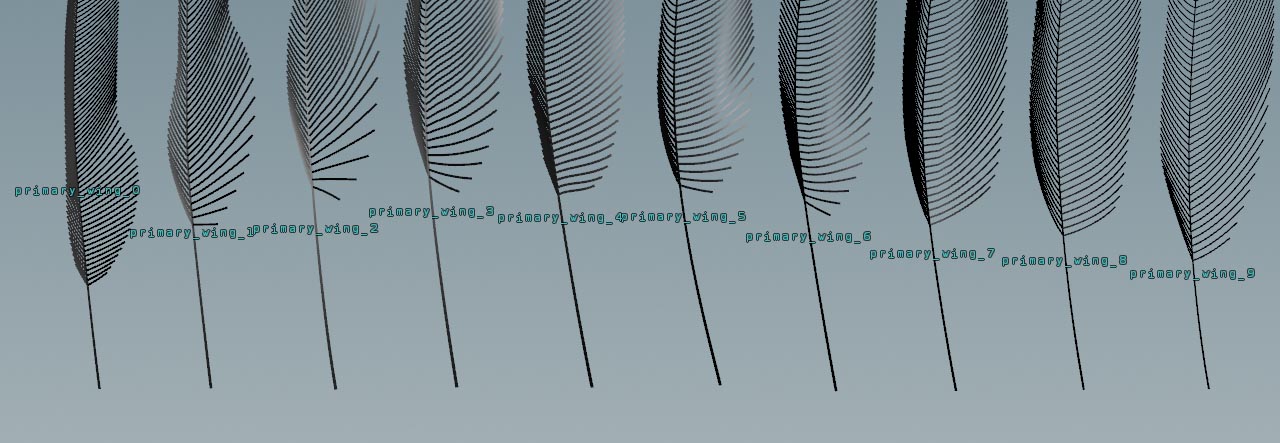

すべての利用可能な名前がビューポートに表示されます。
