リファレンス画像をよく見ると、右の羽弁(Vane)の羽枝(Barb)は同じ長さで、エッジはハードなのが分かります。 一方、左の羽弁(Vane)では、羽枝(Barb)の長さにわずかな違いがあります。

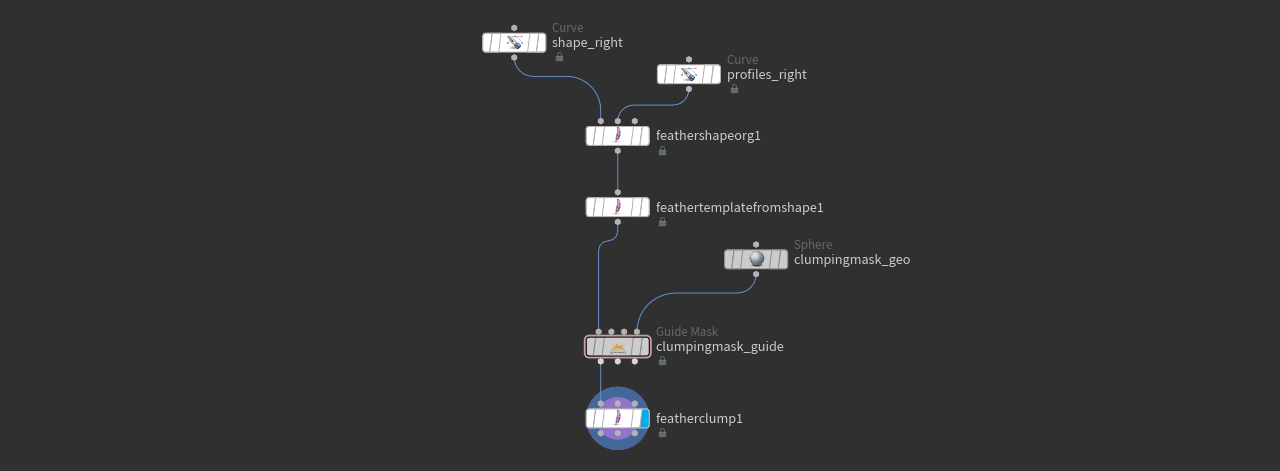

1. Tabメニューから Guide Process: Set Length ツールを追加します。ガイドノードの 1番目 の入力を上流のFeather Clump SOPの 1番目 の出力に接続します。

2. Operation タブで、2つ目のドロップダウンメニューに移動し、 Feather Barbs を選択します。

3. Left および Right ボタンがあります。この例では、 Left の羽枝(Barb)のみを変更する必要があります。

4. Randomize をオンにすると、 Min Length および Max Length パラメータにアクセスできるようになります。スライダを使用して、ビューポートでインタラクティブにその値を調整します。

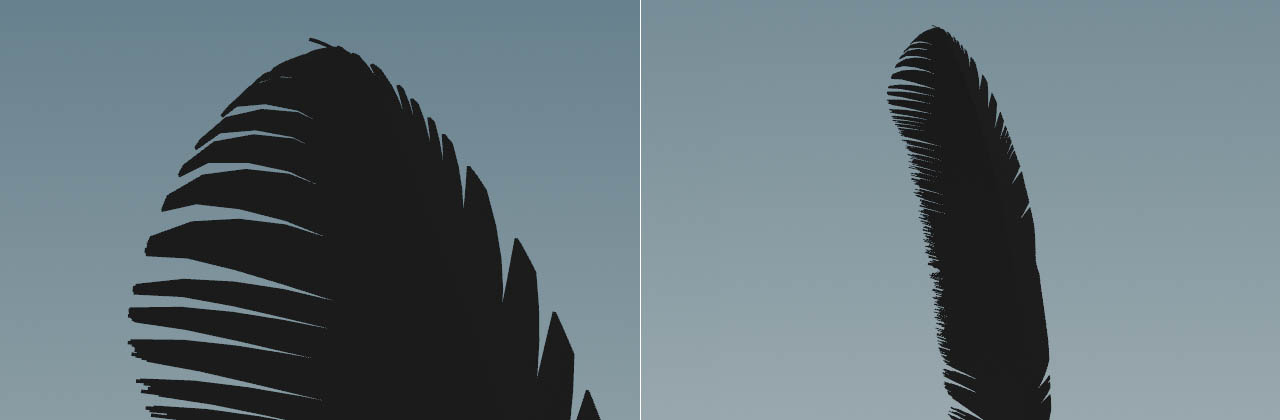

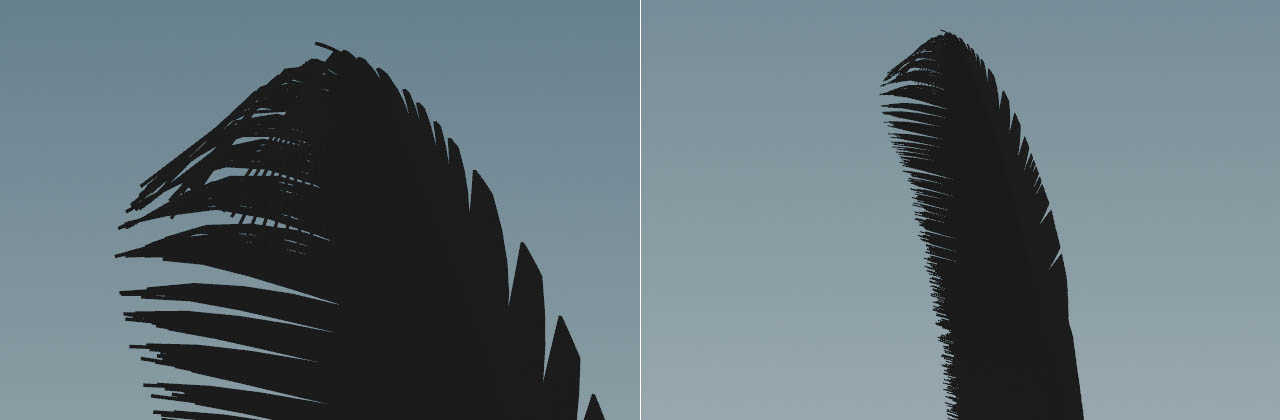

右の画像は、 Min Length を0.045、 Max Length を0.057に設定した場合の結果です。 左の画像では、フェザーの先端の羽枝(Barb)が強くカーブしており、長すぎることが分かります。 あまり大げさにならないようにするには、 Operations ▸ Blend を下げます。 0.7にすると、羽枝(Barb)の曲率は改善しますが、まだリファレンス画像のようにはなりません。 これを修正するには、先端の周りにマスクを追加します。

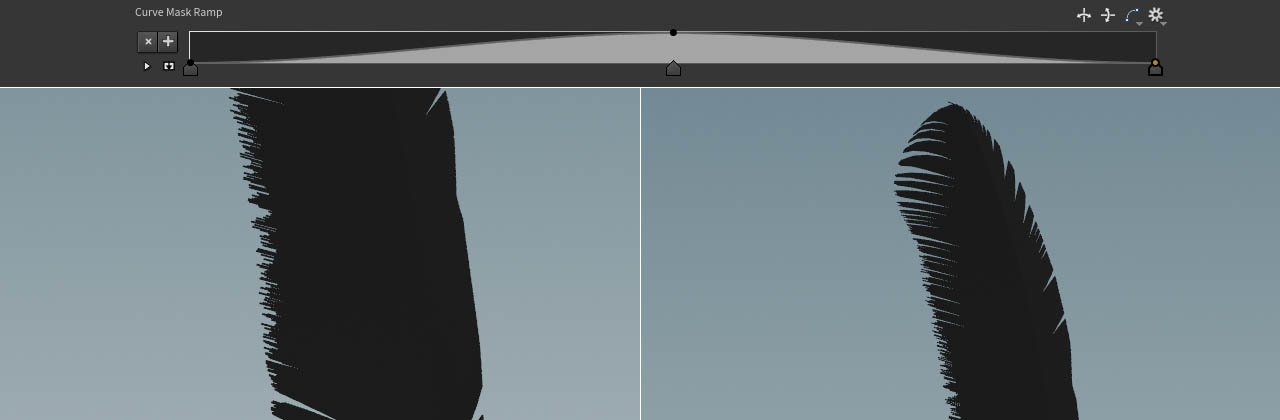

マスクは、オブジェクトの特定の領域が変更されないように保護します。 Guide Process SOPにはいくつかの方法が用意されており、ノードの Masking タブで確認できます。 1つを選択する必要はなく、複数のオプションを組み合わせることも可能です。

Bend オペレーションは、左右の羽枝(Barb)に利用できるもう1つのツールです。 このモードは、フェザーの先端や下部など、指定した Direction に羽枝(Barb)を押し出したり、羽枝(Barb)を曲げてU字型のフェザープロファイルを作成します。 この例では、フェザーの下部付近のみ羽枝(Barb)の方向を変更しています。 また、リファレンス画像を見ると、左右の羽弁(Vane)で羽枝(Barb)の形状が異なっていることも分かります。

1. TabメニューからProcess Guide (Bend)ツールを選択し、そのノードの 1番目 の入力を前の上流のノードの 1番目 の出力に接続します。ここまでのワークフローの手順を実行していれば、最後のノードもProcess Guide SOPです。

2. Operations タブで、 Curves を Feather Barbs に変更します。

3. Right ボタンをクリックしてオフにします。

4. Mode ドロップダウンから Direction Constant を選択します。

   Direction パラメータでは軸を定義することができ、デフォルトのベクトル0,0,-1は羽枝(Barb)を先端の方に押し出します。 現在、左の羽弁(Vane)のすべてのフェザーが影響を受けているため、もう1つマスクが必要です。 マスクを追加する手順は、上記のマスキングの章で説明したものと同じです。 ここでは、おそらくジオメトリマスクを使うことになるでしょう。 このマスクの Output Attribute はbendmaskleftですが、他の名前を使用しても構いません。

   また、非常に小さいオブジェクトになる可能性もあります。 その場合は、Guide Mask SOPの Additional Masks ▸ Geometry Mask ▸ Voxel Size を下げる必要があります。 そうすれば、マスクを必要な領域に制限するのに十分な解像度が得られます。0.005から0.01`の間の値でうまくいくはずです。

5. 新しいマスクを作成したら、 Angle および Random Angle を調整して、羽枝(Barb)を動かします。

6. マスクオブジェクトの位置とスケールも必要に応じて変更します。

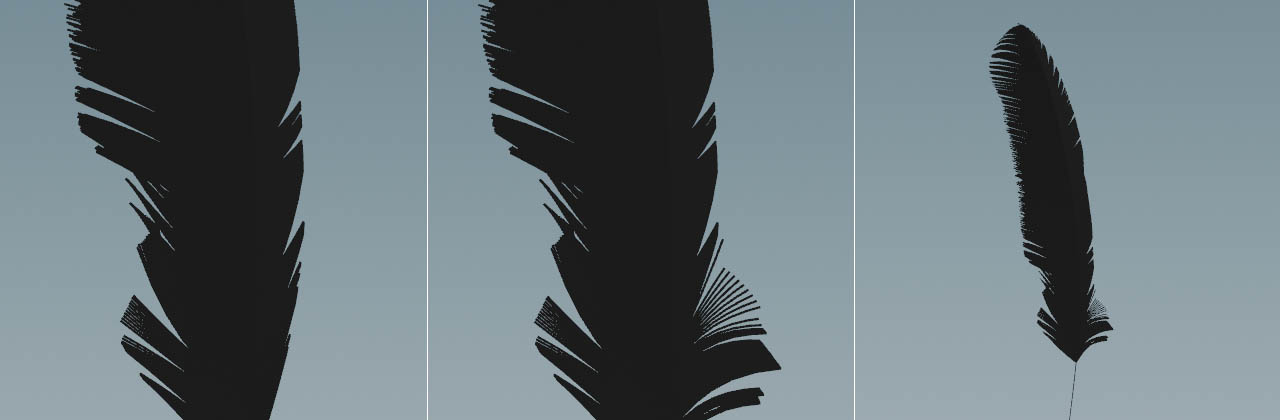

右の羽枝(Barb)の下部付近には、マスクオブジェクトを含むGuide Mask SOPがもう1つ必要です。 羽枝(Barb)を形成する手順は、この章で説明したものと同じです。左の羽枝(Barb)のノードをコピーし、それらを出発点として使用できます。 Output Attribute を bendmaskrightに設定するのを忘れないようにしてださい。最終結果は以下のようになります。

Frizz オペレーション(およびガイド処理ノードの残りのモード)は、羽枝(Barb)ではなくカーブでのみ機能します。 つまり、オペレータは羽軸(Shaft)のポイントを変更して羽枝(Barb)を変位させます。

このフェザーには Frizz は必要ありませんが、オペレーションを試してその効果を確認してみましょう。

1. TabメニューからGuide Process (Frizz)ツールを選択し、そのノードの 1番目 の入力を最後の上流のノードの 1番目 の出力に接続します。

2. Frequency を上げ、 Amplitude を下げます。クランプ(束)が増え、その間には乱れた羽枝(Barb)ができます。羽枝(Barb)の中点も変位されるため、羽軸(Shaft)のポイントは元のカーブともう一致していません。

3. 均一なルックを避けたい場合は、 Random Frequency と Random Amplitude を変更します。

もちろん、もう一度ノードにマスクを適用することも可能です。

ノイズを使用すると、フェザーを非常に効果的にランダム化することができます。 Feather Noise SOPは、3次元のノイズ関数を使用して、より有機的なルックを作成します。 ノイズは、フェザーのtangent、bitangent、normalベクトル( TBN行列 )に沿って適用されます。 ノードが一般的なXYZ表記を使用しないことに混乱するかもしれません。 TBN行列を使用するのは、ノイズベースのトランスフォーメーションはフェザーのグローバルな向きから独立していなければならないからです。 TBNベクトルは方向を持ち、各羽軸(Shaft)のポイントにローカルXYZシステムを用いますが、このシステムは必ずしもグローバルなXYZ方向と一致しません。

• フェザーを平面と考えると、normalはこの平面の法線となります。フェザーはHoudiniのXZ空間に描画する必要があるため、normalはY軸に相当します。

• tangentは、羽軸(Shaft)に沿ったトランスフォーメーションを定義します。

• bitangentは、羽枝(Barb)に沿ったトランスフォーメーションを定義します。

• ノードの3つの Amplitude パラメータを使用して、各ベクトルに沿ったノイズ/変位の強さを制御することができます。

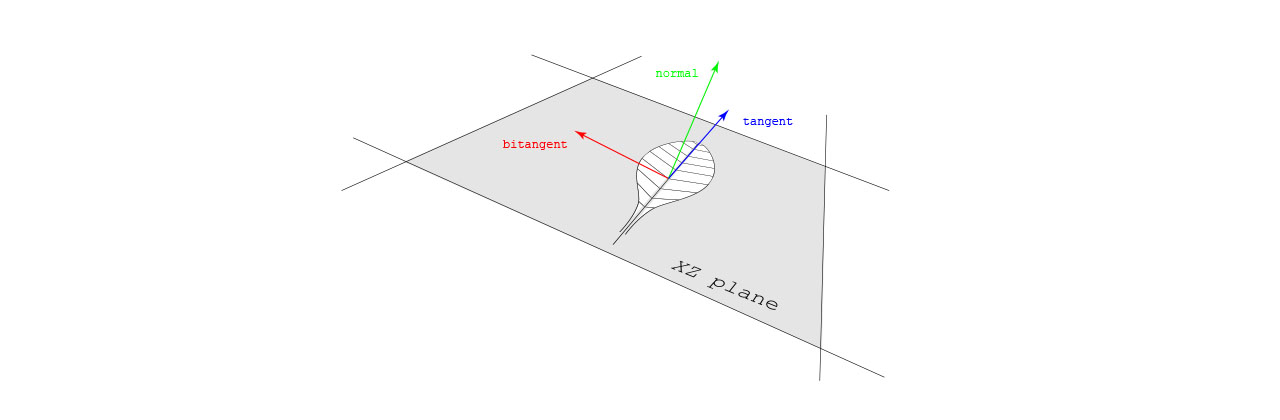

以下の画像は、この概念を表したものです。

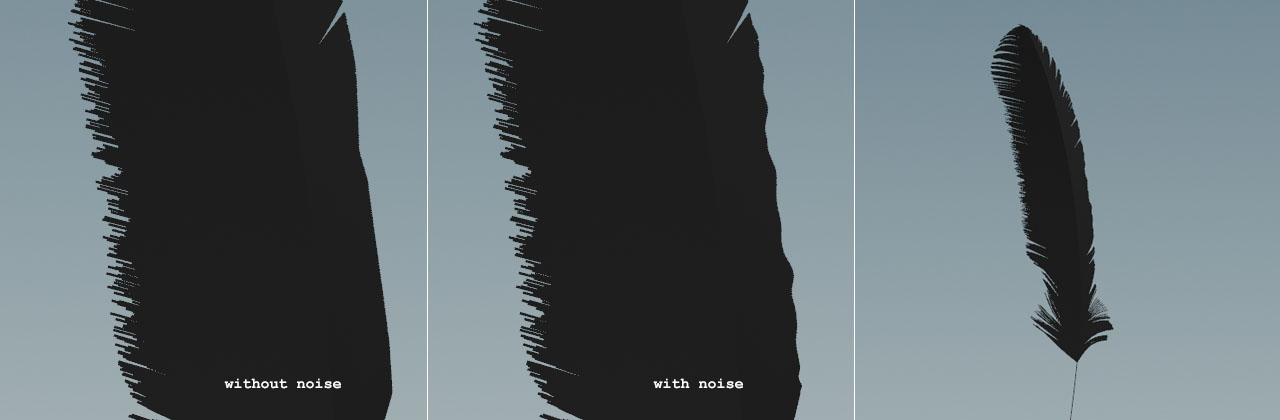

Feather Noise SOPは、 Condensed(縮約化) フェザーを使用した場合にのみ機能します。 左右の羽枝(Barb)を区別することはできませんが、羽枝(Barb)と羽軸(Shaft)のノイズ周波数を個別に制御することが可能です。 以下の画像では、次のような値が使用されています。

1. Amplitude を0.001に設定します。これは、ベクトル振幅のグローバル乗数です。

2. Amplitude Normal および Amplitude Tangent は必要ないので、0に設定します。

3. 右 の羽弁(Vane)の下半分に小さい波紋を作成するために、 Shaft Frequency を150に上げます。

Guide Process SOPは、単一のフェザーとのみ機能するわけではありません。 複数のフェザーを結合して、そのグループ全体にノードを適用することもできます。 この方法では、単一のノードを使用して素早く効率的に大規模なフェザーセットをランダム化することができます。
