概要 ¶
このノードは、テクスチャとマスク(または画像のアルファチャンネルをマスクとして使用可能です)を受け取り、そのマスクされた島のエッジ周辺のピクセルを拡張します。
このノードは、
Bake Textureノードの“Diffuse Fill”機能をラップしています。
Tipsとメモ ¶
-
このノードの主な用途は、MipMapのダウンサイズ時に“空っぽ”のピクセルが“実際の”画像のエッジ沿いのカラーに影響を与える問題を回避するためにUVテクスチャのピクセル詰めをすることです。
とはいっても、普通にプロシージャルな“塗り潰し”ツールとしても便利です。
-
マスクを接続しなかった場合、入力画像にアルファチャンネルが含まれていない、または、 Use Alpha as Mask が無効になっていれば、このノードは黒のピクセルを“空っぽ”と見なします。
スコーピング ¶
この操作は、一定の平面や平面のコンポーネントに限定できます。 また、シーケンス内のフレームのサブセットに適用できます。 画像には、修正を行なうスコープされたフレームと平面の両方が必要です。
修正されない画像は通過するため、メモリや処理時間を必要としません。
Masking ¶
この操作はマスキングが可能で、その操作を画像の領域に制限します。 マスクは反転させたり、明るくしたり、暗くしたりすることができます。
マスク入力はノードの横にあります。コネクタのラベルはマスクとして使用する平面を示します。
マスク入力は、出力画像の解像度と異なる場合、出力画像の解像度に合わせてスケールもできます。
このノードが断続的に変化していても、マスクが変化していない場合、
Scale COPを配置すると、マスク画像のサイズ変更がやや速くなります。
これを行なわない場合は、このノードを処理する度に毎回スケールが発生します。
パラメータ ¶
Extrapolate Boundaries ¶
Blend Method
マスク領域のエッジを拡張する方法。

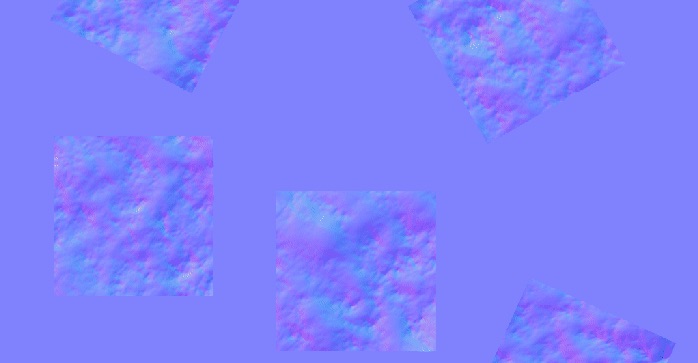

Fill Average
境界を画像の平均色で塗り潰します。
Flood Fill
境界を黒で塗り潰します。境界拡張のみを実施します。

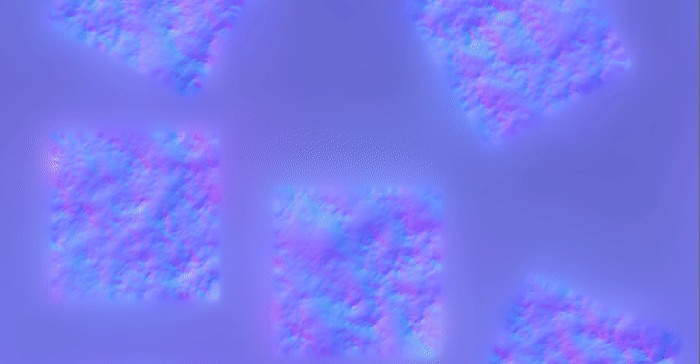

Diffuse Fill
境界間の遷移を滑らかにします。
Edge Padding
境界をピクセル詰めするピクセル数。
Use Alpha as Mask
2番目の入力を指定しなかった場合に入力画像のアルファチャンネルを境界マスクとして使用します。
Unpremultiply
処理する前に、指定したマスクまたはアルファで入力画像の事前乗算を解除します。
Mask Threshold
二値でないマスクを使用する時、この値には境界の一部として考慮される最小ピクセル強度を設定します。
Invert Mask
マスクを反転します。
Visualize Fill Region
入力画像を塗り潰し領域でオーバーレイします。
Color
オーバーレイする塗り潰し領域のカラー。
Opacity
オーバーレイする塗り潰し領域の不透明度。
Mask ¶
マスクを選択すれば、ノードの効果をマスクで定義した領域に制限することができます。マスクはマスク入力(サイド入力)または1番目の入力そのものから取得することができます。
Effect Amount
マスクが存在しない場合、一定量(0 = すべての入力、1 = すべての出力)により出力と入力を混合します。
マスクが存在する場合、この量によりマスクを乗算します。
Operation Mask
マスクとして使用するマスク平面をマスク入力から選択します。マスクの選択方法は下記のとおりです。
マスクには、ある平面や全体の平面のコンポーネントを指定することができます。 ベクトル平面をマスクとして用意した場合、そのコンポーネントは、画像のコンポーネントによって乗算されます。
Scalar Mask ('A', 'C.r')
C.r = I.r * M C.g = I.g * M C.b = I.b * M
Vector Mask ('C')
C.r = I.r * M.r C.g = I.g * M.g C.b = I.b * M.b
First Input
画像自体のアルファ平面への操作をマスクする場合に便利です。
Mask Input
サイドマスク入力からマスクを選択します。
Off
マスクをオフにします。マスク入力を切り離す必要はありません(マスクを一時的に無効にする場合に便利です)。
Resize Mask to Fit Image
マスク画像の解像度が出力画像と異なる場合、このパラメータをオンにすると、出力画像の解像度にマスクをスケールします。
このノードが断続的に変化していても、マスクが変化していない場合、Scale COPを配置すると、マスク画像のサイズ変更がやや速くなります。
これを行なわない場合は、このノードを処理する度に毎回スケールが発生します。
Invert Mask
マスクを反転し、完全に'マスクした'すべての部分がマスクのない状態になります。 これにより、マスクを使ったノードの後にInvert COPを挿入する必要がなくなります。
Scope ¶
Plane Scope
ColorのRGBコンポーネント、Alpha、および他の平面に対する範囲を指定します。 (C)RGBAマスクは、ColorコンポーネントとAlphaにのみ影響します。'C'は、すべてのRGBコンポーネントを切り替えます。
ColorとAlpha以外の平面の場合、平面の名前(適用可能な場合はコンポーネントも加えて)は、文字列フィールドで指定されます。 プルダウンメニューにより、このノードにある平面またはコンポーネントを選択できます。
平面は、その名前で設定されます。コンポーネントは、その平面とコンポーネントの名前の両方により指定されます。 '*'のワイルドカードによって、追加の平面をすべてスコープすることができます。平面やコンポーネントは、スペース区切りでいくつでも指定することができます。
例:
P N.x N.y P N Pz
Frame Scope ¶
Frame Scope
フレーム範囲で特定のフレームのスコーピングを可能にします。 これは、平面スコープに追加されます(したがって、あるフレームの平面は、修正を行なうスコープされたフレームと平面の両方である必要があります)。
All Frames
すべてのフレームがスコープされます。
Inside Range
サブ範囲の内側にあるすべてのフレームがスコープされます。
Outside Range
サブ範囲の外側にあるすべてのフレームがスコープされます。
Even Frames
偶数番号のフレームがスコープされます。
Odd Frames
奇数番号のフレームがスコープされます。
Specific Frames
ユーザ定義のフレームリストがスコープされます。
Frame Range
Inside/Outside Rangeの場合、このパラメータは、スコープする(またはスコープしない)シーケンスのサブ範囲を指定します。 これは、Timelineビューアモードで編集できます(ビューアの⌃ Ctrl + 2)
Frame Dropoff
Inside/Outside Rangeの場合、このパラメータは、前後の一定数のフレームを指定して、ゆっくりとスコープしたフレームまで増加させます。 この操作は、その入力とブレンドされ、多数のフレームに対してスコーピング効果を'イーズイン'または'イーズアウト'します。 これは、Timelineビューアモードで編集できます(ビューアの⌃ Ctrl + 2)
Non-scoped Effect
スコープされないフレームについて、入力画像と修正画像間のブレンド係数を設定します。 通常はゼロです(入力画像を使用)。ゼロ以外の値に設定すると、スコープされないフレームを'わずかに'スコープされないようにできます。 値は、0(スコープしない)から1(スコープする)の間で変化します。
Frame List
'Specific Frames(特定のフレーム)'のフレームリストです。フレーム番号はスペース区切りにしてください。
Automatically Adjust for Length Changes
シーケンス範囲が変化する場合、このパラメータを有効にすると、新しい範囲に合うようにサブ範囲とフレームドロップオフの長さが調整されます。
ローカル変数 ¶
L
シーケンス長さ。
S
シーケンスの開始。
E
シーケンスの終了。
IL
入力シーケンス長さ。
SR
シーケンスフレームレート。
NP
シーケンス内のフレームの数。
W,H
画像の幅と高さ。
I
画像のインデックス(開始フレームが0)。
IT
画像の時間(開始フレームが0)。
AI
現在の平面配列のインデックス。
PI
現在の平面インデックス。
PC
現在の平面内のチャンネルの数。
CXRES
Composite ProjectのX解像度。
CYRES
Composite ProjectのY解像度。
CPIXA
Composite Projectのピクセルアスペクト比。
CDEPTH
Composite Projectのラスター深度。
CBP
Composite Projectのブラックポイント。
CWP
Composite Projectのホワイトポイント。
